熱電偶的測溫原理分析(圖)

編輯：熱電偶廠家日期：2019-12-29 00:00所屬欄目：資訊人已圍觀站內編號：534

簡介：熱電偶測溫原理分析(圖)溫度測量應用有多種類型的變送器，熱電偶是zui中常用的一種，廣泛應用于汽車、家庭等領域。熱電偶的優點: ①測量精度高。由于熱電偶直接與被測對象接觸...（熱電偶型號報價廠家為您整理）

熱電偶測溫原理分析(圖)溫度測量應用有多種類型的變送器，熱電偶是zui中常用的一種，廣泛應用于汽車、家庭等領域。

熱電偶的優點:

①測量精度高。由于熱電偶直接與被測對象接觸，因此不受中間介質的影響。

②測量范圍廣。一般的熱電偶可以從-50~+1600℃開始連續測量，特定的特殊熱電偶zui可以測量到-271--+2800℃。

③結構簡單，使用方便。熱電偶通常由兩種不同的電線組成，且不受大小和開頭限制，外面有保護套，使用方便。

熱電偶原理:

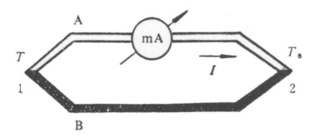

如果1、2點的溫度不同，則在電路中產生熱電勢，因此產生電流，電流計偏轉的現象被稱為熱&bull的電效應(塞貝克效應)，將產生的電位、電流分別稱為熱電電位、熱電流。

熱電偶測溫原理圖

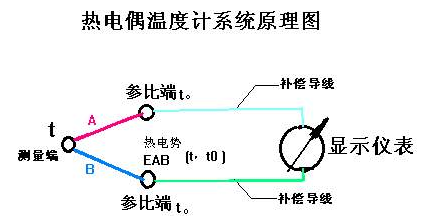

熱電偶溫度計是接觸式溫度計。根據熱電效應即塞貝克效應的原理測量溫度，是溫度測量儀中常用的測溫元件。將不同材料的導體a、b與閉合回路連接，與測溫點相接的一側稱為測量端，一側稱為基準端。當測量端子與參考端子所處的溫度t與t0不同時，在電路的a、b之間產生熱電勢EAB(t，t0)，這種現象被稱為塞貝克效應，即熱電效應。 EAB的大小隨導體a、b的材料和兩端溫度t和t0而變化，該電路被稱為原型熱電偶。在實際應用中，將a、b的一端焊接，作為熱電偶的測量端放置在被測量溫度t，將參照端分開，用引線與顯示器連接，穩定地保持參照端接點溫度t0。顯示器測量的電位根據被測量溫度只變化t。

熱電偶的測溫原理分析(圖)
