WRNK鎧裝熱電偶工作原理介紹

WRNK鎧裝熱電偶是溫度測量儀常用的測溫元件，直接測量溫度，將溫度信號轉換為熱電動勢信號，通過電氣儀表(二次儀表)轉換為被測介質的溫度。 下面介紹熱電偶的工作原理。

兩個不同成分的導體(稱為熱電偶導線或熱電極)在兩端連接電路，當耦合點的溫度不同時，在電路中產生電動勢的現象稱為熱電效應，該電位稱為熱電勢。 熱電偶是利用該原理進行溫度測量的，其中直接測量溫度的一側稱為工作端(也稱為測量端)，另一側稱為冷端，補償端，冷端與顯示儀表或輔助儀表連接，顯示儀表指出熱電偶產生的熱電勢。

WRNK鎧裝熱電偶實際上是能量轉換器，將熱能轉換為電能，用產生的熱電勢測量溫度。 關于熱電偶的熱電勢，請注意以下幾點。

熱電勢是熱電偶兩端溫度函數的差，不是兩端溫度差的函數。

熱電偶產生的熱電勢的大小，在熱電偶的材料均勻的情況下，與熱電偶的長度和直徑無關，只與熱電偶材料的成分和兩端的溫度差有關。

熱電偶的兩個熱電偶線材的材料成分確定后，熱電偶的熱電勢的大小只與熱電偶的溫度差有關，如果熱電偶的冷端溫度一定，熱電偶的熱電勢只是工作端溫度的一值函數。

WRNK鎧裝熱電偶的測溫范圍和精度

類別

代號

刻度

套筒外徑mm

常用溫度℃

高使用溫度℃

允許偏差δt

測定范圍℃

容許值

因科內爾

WREK公司

e

&ge； ø； 3

600

700

0~700

±； 2.5℃或±； 0.75%t

因科內爾

WRNK號

K

&ge； ø； 3

800

900

0~900

±； 2.5℃或±； 0.75%t

銅-銅鎳

wrck(wrck )

t.t

&ge； ø； 3

350

400

沒有作出規定

-40

350

±； 0.75%t

套管熱電偶熱響應時間

溫度階段性變化時，熱電偶輸出變化為該階段性變化的50%所需要的時間稱為熱響應時間，用t0.5表示

鎧裝熱電偶的熱響應時間在下表的規定以下

熱響應時間t0.5S

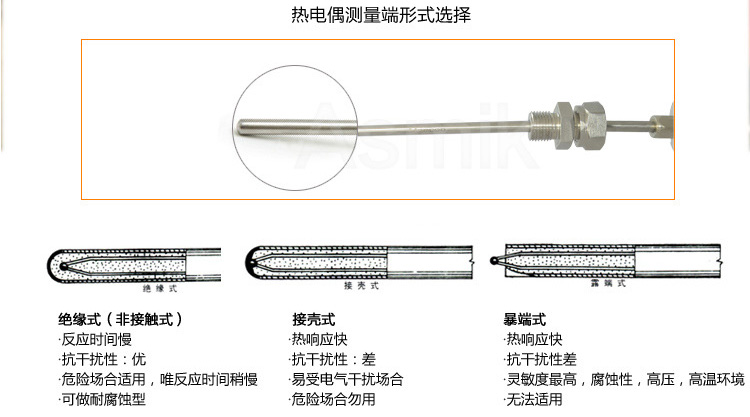

殼式

絕緣式

套筒直徑( min )

2.0

0.4

0.5

3.0

0.6

1.2

4.0

0.8

2.5

5.0

1.2

4.0

6.0

2.0

6.0

8.0

4.0

8.0

絕緣電阻

周圍的空氣溫度為20±時為15℃，相對濕度為80%以下時，絕緣型護套熱電偶的燈絲與護套管之間的絕緣電阻值應滿足下表的規定。

WRNK護套熱電偶
