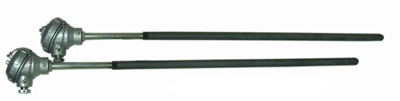

WRNN-331，WRNN-230，WRNN-431，WZP-230NM耐磨熱電偶

耐磨抗震熱電偶是我組經過多年現場應用，結合現場改良定型生產的，具有強磨損和振動的專用產品。 熱電偶為高溫耐磨專用熱電偶(外保護管為鋁陶瓷T1、工作溫度&le； 1100℃)和普通耐磨專用熱電偶(外保護管為鋁陶瓷T4、工作溫度&le； 600℃)兩種.特點:該熱電偶外保護管具有耐氧化、耐硫化、耐磨、耐沖擊、耐腐蝕、耐熱沖擊性、壽命長、價格適中、長期在不同溫度下使用的特點，整個產品具有抗振結構設計。 耐磨熱電偶保護管在不同情況下的使用壽命高溫耐磨熱電偶(耐震型)的保護管(鋁陶瓷T1)實際使用的壽命:鋅精礦沸騰爐的壽命4個月； 硫鐵礦沸騰爐的壽命10個月使用的煤沸騰爐和循環硫化床鍋爐的爐膛壽命6個月使用的球磨機，扇磨機的進出口壽命5個月使用。 一般耐磨熱電偶(耐震型)保護管(鋁陶瓷T4)的實用壽命:球磨機、扇磨機進出口溫度測量專用壽命zui長度為耐磨熱電偶選型表的20個月前wr□□-□□-□/□。 □-□導線加熱型推薦使用溫度N K指數| 鎳鉻合金0~1200℃ P S標度|鉑銠10-鉑0~1600℃導線熱對數單分支省略| 通常，連接端子為2根2根式|通常，連接端子為4根軟線安裝固定裝置的說明1無固定裝置2固定螺釘|螺釘M27×； 2在特別要求的螺釘訂貨時，需要說明3可動法蘭。固定4法蘭的用戶提供法蘭基準，法蘭規格和材質要求軟線盒形式說明3防水式國內通常出貨4耐壓防爆式耐壓防爆等級通常為、 dⅱbt4或dⅱbt4即不銹鋼端子箱導線熱偶外徑mm 0φ16 mm 1φ20m m2φ22mm 3φ25 mm導線根據外殼的實際溫度選擇熱電偶保護管d高溫耐磨保護管T1使用溫度&le； 1100℃(T1保護管) e一般耐磨損保護管T4使用溫度&le； 600℃(T4保護管)導線測溫元件形式0以往組裝式型芯|型芯形式為wr□□010 -索引號-長度k-seed熱電偶芯| seed熱電偶芯的直徑實際上是使用zui在高溫下決定補充固定法蘭和非標準螺釘安裝補充說明的特殊螺釘尺寸(參照注1 )法蘭標準| 法蘭規格|法蘭材質(參照注1 )導線熱偶全長mm *** (參照注2 )導線插入長度mm *** (參照注2 )導線的實際耐磨損長度mm *** *** (參照注3 )代碼熱偶精度等級II省略國內通常出貨的I級特別服務標注1 :選擇固定法蘭或非標準螺釘安裝方式時，選擇時必須提供法蘭標準|法蘭規格|法蘭材質或螺釘要求。 注2:wr□□1□□□和1□□□3□□型的選擇，只需確認全長l (全長等于插入長度)即可的wr□□ 2□□□□和2□□□□型的選擇，通常全長=插入長度+150mm。 注3 :熱偶的實際耐磨長度必須正確，zui有助于大幅度延長產品壽命。 選型例1:wrn-430 dk-dn80 pni.6/1 c r 18 ni9ti-1000/850/300 k尺寸、高溫耐磨、 法蘭安裝(法蘭為DN80 PN1.6，不銹鋼法蘭)，熱偶外徑為Ф16mm熱偶保護管的材質為鋁陶瓷T1，內置護套熱偶芯，熱偶端子箱為防水型，熱偶全長為1000mm，插入深度為850mm，耐磨損長度選擇例2:wrn 2-500/350/150 K索引號，普通耐磨性，M27×； 2螺釘安裝、熱偶外徑Ф16mm、熱偶端子箱防水型、保護管材質鋁陶瓷T4、熱偶全長500mm、插入深度350mm、耐磨損長度150mm的型號和規格

型號分度編號測溫范圍℃

標稱壓力流速

規格d

Lxl mm WRN-230NM納米

WRN2-230NM納米

K 0-800 &le； 10MPa &le； 100米/秒& phi； 16 300x150

350x200

400x250

450x300美元

500x350

550x400

650x500

900x7550

1150x1000

WRE-230NM公厘

WRE2-230NM納米

E 0-600 WZP-230NM納米

WZP2-230NM納米

Pt100 -200-+500 WRN-630NM納米

WRN2-630NM納米

K 0-800 &le； 30MPa &le； 80m/s &Phi； 15瓦時- 630納米

WRE2-630NM納米

E 0-600 WZP-630NM納米

WZP2-630NM納米

Pt100 -200-+500

1 )熱電偶I級、熱阻a級按照協議訂貨

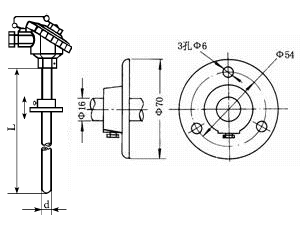

耐磨性熱偶外形模式圖wr□□□即13□d□wr□□□13□e□

注: d是熱電偶的直徑，l是熱電偶全長。

wr□□23□d□wr□□23□e□

注: d=熱偶直徑L=熱偶全長L=熱偶插入長度S=32mm； H=32mm； M0=M27×； 2； d0=40mm。

wr□□33□d□wr□□33□e□注: d為熱偶直徑l為熱偶總長。

wr□□43□d□wr□□43□e□

注: d=熱偶直徑L=熱偶全長L=熱偶插入長度H=凸緣厚度DO=凸緣外徑D1=螺栓孔的中心距離D2=凸緣密封面直徑。
