s、r、k、n、e、j、t的熱電偶專用補償導線行業標準

編輯：熱電偶廠家日期：2019-12-29 00:00所屬欄目：資訊人已圍觀站內編號：1826

簡介：我組是全國zui的補償導線和補償電纜的生產基地之一，專業配套了我公司生產的熱電偶( s、r、k、n、e、j和t )。補償導線采用國家檢測標準: GB/T4989-94和JB/T7495-94。補償導線分為高溫補償...（熱電偶型號報價廠家為您整理）

我組是全國zui的補償導線和補償電纜的生產基地之一，專業配套了我公司生產的熱電偶( s、r、k、n、e、j和t )。補償導線采用國家檢測標準: GB/T4989-94和JB/T7495-94。補償導線分為高溫補償導線和低溫補償導線，即耐久型和一般型，耐久溫度范圍為200℃和260℃種，一般用: 70℃和105℃種。補償導線的絕緣層和護套為聚氯乙烯，一般用補償導線的絕緣層表面應平坦，顏色均勻，無機械損傷。以無堿玻璃絲及聚四氟乙烯為主體材料。對于其他材料，只要能滿足本標準的技術要求，也可以采用。

一般用補償導線:一般用補償導線絕緣層厚度的容許公差為公稱厚度的負10%，zui薄層的厚度必須從公稱值的90%減去0.1mm。耐熱用補償導線的絕緣層厚度的允許偏差不能超過公稱厚度的負20%，zui薄膜的厚度必須從公稱值的90%減少0.1mm以上。絕緣線芯的外徑可以部分擴大，但粗處的外徑不得超過zui的大外徑值。以聚氯乙烯或聚四氟乙烯為護套時，其護套必須緊密包裹在芯的絕緣層中，絕緣層與護套之間不粘連，表面平坦，顏色均勻。保溫材料的厚度允許偏差為公稱值的負20%，而zui薄的部分必須大于或等于公稱值的80%。用玻璃絲編織的護套，織物密度必須在90%以上。屏蔽補償導線:織造密度在80%以上，斷線部連接后，必須整齊修整的復合鋁(銅)膠帶緊貼絕緣層，不易脫落，屏蔽層的厚度應在0.8mm以上。

耐熱用補償導線:耐熱用補償導線為220±；在5℃下經過24小時耐熱性能試驗后，立即將試樣用直徑5倍的圓柱體進行180°；然后，選擇a .表面無裂紋b .線芯之間和線芯與屏蔽層間每米的絕緣電阻值必須在25M&Omega以上。

防潮性能:耐熱用補償導線應耐環境溫度40±，相對濕度95±；經過3%、24h防濕性能試驗后，選擇線芯之間和線芯與屏蔽層間的絕緣電阻值不應在每米25M&Omega以下。

低溫卷繞性能:一般補償導線經過-20℃的低溫卷繞試驗后，必須目視觀察試驗棒上卷繞的試料絕緣層無龜裂。

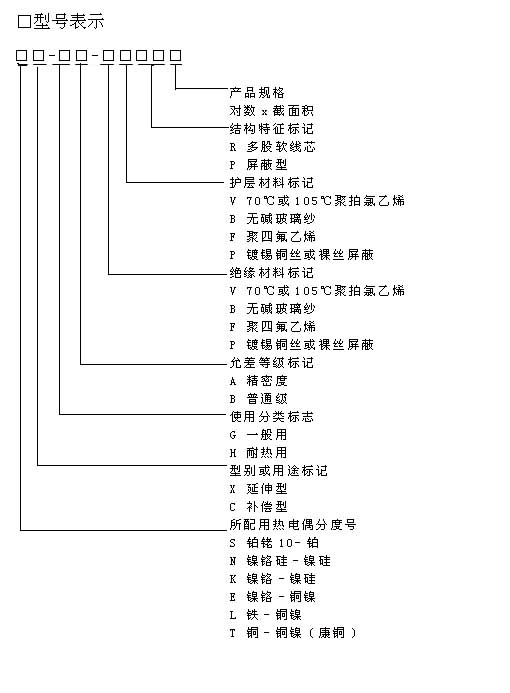

補償代碼格式選擇:

KX、KC、TX、JX、EX、SC、KC型

型號

熱電偶索引編號

配用熱電偶

補償導線合金線

絕緣層著色正極負極BC B鉑銠30-鉑銠6銅銅紅灰scss鉑銠10-鉑SPC (銅) SNC (銅鎳0.6 )紅綠RC R鉑銠13-鉑RPC (銅) RNC (銅鎳0.6 ) 紅綠KCA K鎳鉻合金KPCA (鐵) KNCA ( (銅鎳22 )紅蘭k) CB KPCB (銅) KNCB (銅鎳40 )紅蘭KX KPX (鎳鉻10) KNX (鎳硅3 ) 紅黑NC鎳硅NPC (鐵) NNC (銅鎳18 )紅灰NX NPX (鎳14硅) NNX (鎳硅4 )紅灰EX E鎳硅-銅鎳EPX (鎳10 ) ENX (銅鎳45 )紅棕色JX J鐵-銅鎳JPX (鐵) JNX (銅鎳45 )紅紫TX T銅-銅鎳TPX (銅) TNX (銅鎳45 )紅白WC3/ 25 WRe3-WRe25鎢錸3-鎢錸25 WPC3/25 WNC3/ 25紅黃WC5/26 WRe5-WRe26鎢錸5-鎢錸26 WPC5/26 WNC5/ 26紅橙型

熱電偶索引編號

配用熱電偶

補償導線合金線

熱電偶索引編號

配用熱電偶

補償導線合金線
