一般熱電偶和補償導線的特性種類

常用的感溫元件有熱電偶、熱阻、感熱和感光元件。 溫感元件和適當處理溫度信號的電路構成溫度變送器。

1 .熱電偶的種類和特性

熱處理中zui常用的接觸式感溫元件是熱電偶。

熱處理中常用的熱電偶包括鉑銠和； 鉑熱電偶( s )、鎳鉻合金熱電偶( k )和鎳鉻； 銅( e )熱電偶、他們的測量范圍和允許偏差如表1所示。

表1熱電勢及其允許偏差

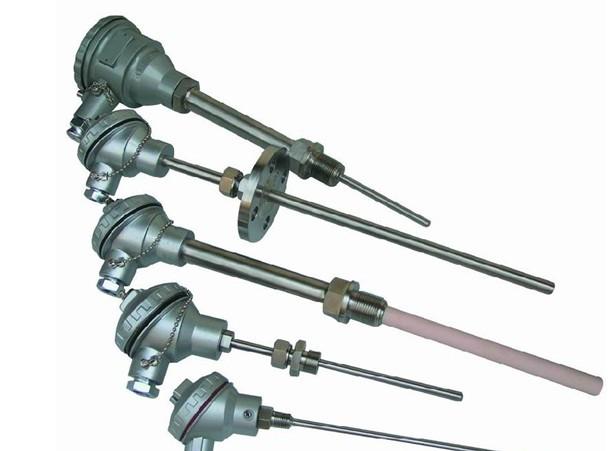

常用的熱電偶結構，通常是以絕緣管為外套，放入用氧化鎂絕緣的熱電偶絲，然后拉絲而成的。 直徑為& phi；41毫米&phi； 61毫米等幾種。

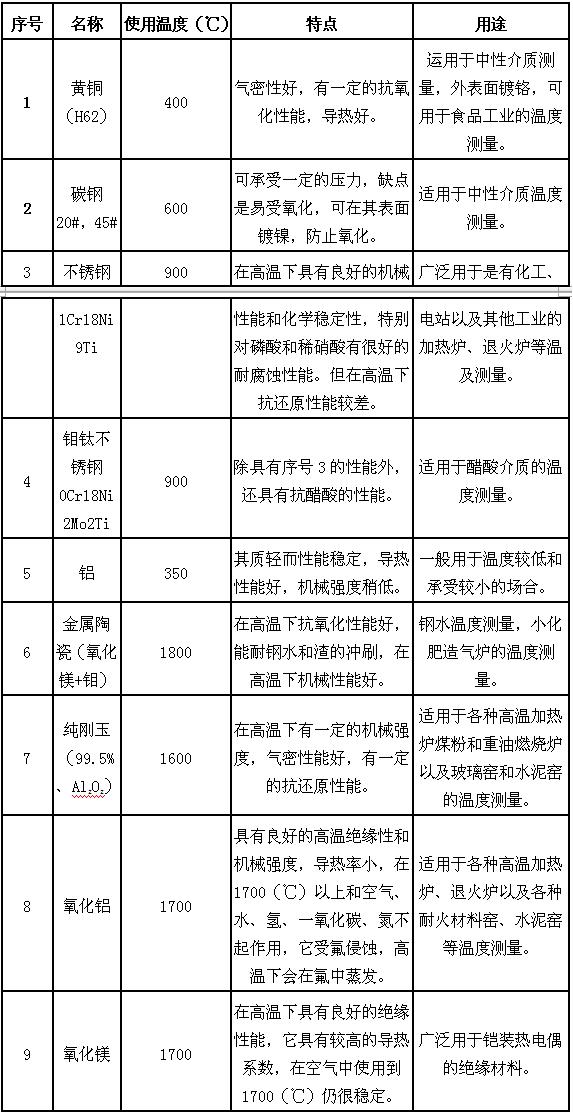

表2常用熱電偶保護管的材料、性能及應用

2 .補償導線

為了節約昂貴的熱點極金屬，使熱電偶的冷端不受爐體熱輻射的影響，通常在電偶和溫度計之間用補償導線連接，補償導線是一對化學成分不同的金屬線，在0~100℃的范圍內具有與其連接的熱電偶相同溫度的熱電勢關系。 常用熱電偶的補償導線如表3所示。

選擇補償導線時，請注意以下事項

(1)將對應的補償導線與熱電偶連接

(2)補償導線與熱電偶的連接端的溫度應為100℃以下

(3)補償導線的正極必須連接熱電偶的正極，負極必須連接負極。

表3常用熱電偶的補償導線
