熱電偶的溫度校正方法和熱阻的測量范圍

1 .熱電偶冷鍛溫度的修正

熱電偶的分度表是在冷鍛溫度為0℃時測量的。 因此，只有在冷卻溫度為0℃的情況下，才能根據測得的熱電勢的大小，用尺度表調查正確的被測溫度值。 但是，實際使用時，由于環境溫度的影響等，熱電偶的冷卻溫度并不總是為0℃。 為了避免冷卻溫度變化引起的測量誤差，使用時請采用以下補償方法。

(1)在計測的電位值上加上現場熱電偶的冷端相當溫度的熱電勢值，根據修正后的熱電勢值計算從刻度表中檢測熱電偶的冷端相當溫度值的電位修正法。

(2)計量儀器零點修正法，即成套使用熱電偶和二次計量儀器時，在具備機械零點調整器的溫度刻度的計量儀器中，測量精度的要求不太高的原因是，通過將計量指針從刻度的起點調節到已知的冷端溫度，計量儀器的指示值為熱電偶的熱端溫度值。

(3)在熱電偶與二次儀表之間連接冷端溫度補償器，自動補償冷端溫度變化引起的測量誤差。

應當注意的是，通過補償導線延長的新冷端，如果沒有冷端溫度補償器，就必須采用恒溫措施來補償冷端溫度。

2 .測溫電阻體

測溫電阻體是利用導體和半導體的電阻值隨溫度變化的特性制作的溫度傳感器，常用的測溫電阻體是鉑線和銅線，鉑電阻溫度和銅電阻溫度計的比例較多。

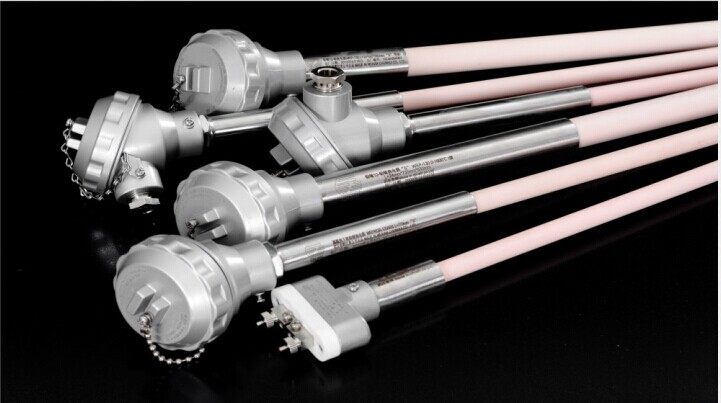

實際使用的測溫電阻體的外形大多因使用場所不同而大小不同，但基本結構大致相似，通常由感溫元件、套管、端子箱等構成，外形酷似熱電偶。 銅電阻在-50~+150℃的溫度范圍內，電阻值與溫度的關系由下式表示

R(t)=R0武漢輝達工業控制技術有限公司
