鎧裝熱電偶WZPK-133

鎧裝熱電偶WZPK-133

1、應用:

通常與顯示儀表、記錄儀表、電子計算機等組合使用。 直接測定各生產過程中-200℃—500℃范圍內的液體、蒸汽和氣體介質、固體表面溫度.

2、特征

進口熱響應時間少、減小動態誤差直徑小、長度無限制、測定精度高的薄膜電阻元件，性能可靠穩定

3 .工作原理

鞘熱阻利用物質溫度變化時其電阻也變化的特征來測量溫度。 電阻值變化時，工作裝置顯示與電阻值對應的溫度值。

4、主要技術參數產品執行標準iec 751 JB/t 8623-1997 JB/t 8622-1997

5、偶數線徑的材料

偶數形

單枝式

雙腳式

套筒直徑

phi； 3&Phi； 4&Phi； 5&Phi； 6&Phi； 8

phi； 4&Phi； 5&Phi； 6&Phi； 8

套筒材質

1Cr18Ni9Ti

1Cr18Ni9Ti

6 .常溫絕緣電阻

測溫電阻體的環境溫度為15-35℃，相對濕度為80%以下，試驗電壓為10—100V (直流)電極與外套管之間的絕緣電阻100MΩ。

7 .測溫范圍和溫差

型號

刻度

測溫范圍°C

精度等級

允許范圍

WZPK

Pt100

-200？ 什么-+500

a類

±； ( 0.15+0.002ltl )

WZPK

Pt100

-200？ 什么-+500

b類

±； ( 0.30+0.005ltl )

8 .熱響應時間

套筒直徑

熱響應時間

φ3

≤3

φ4

≤5

φ5

≤8

φ6

≤12

φ8

≤15

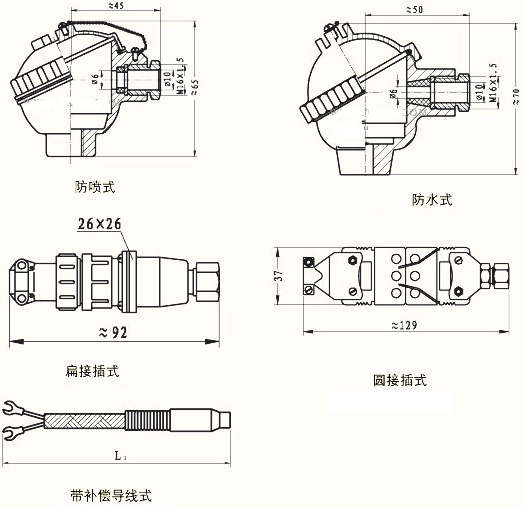

11、端子箱型號

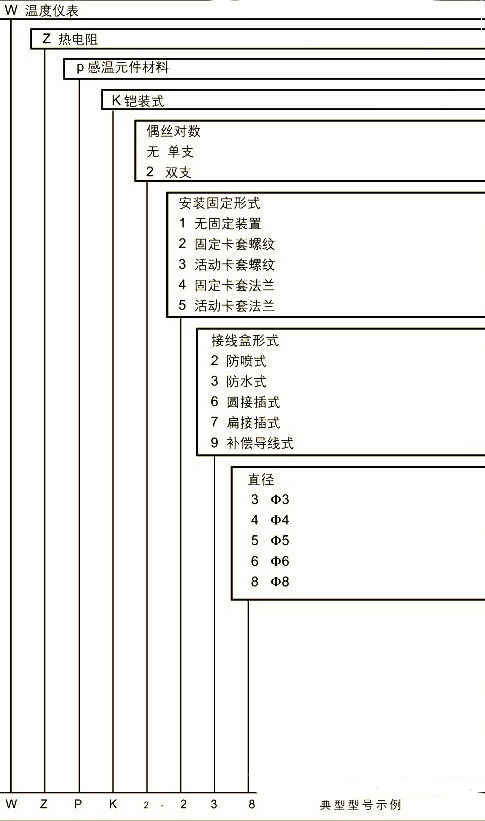

12 .護套熱阻規格型號命名方法

13、形式選擇:

1 )防水式護套熱阻規格型號

產品型號

分度代號溫度范圍℃精度等級安裝固定裝置WZPK-133Pt100-200-+500A級或b級無固定裝置wzpk-134 wzpk-135 wzpk-136 wzpk-138 wzpk2- 135 wzpk2- 136 wzpk2- 138 wzpk-233固定螺紋件wzpk-134 k-238 wzpk2- 234 wzpk2- 235 wzpk2- 236 wzpk-238 wzpk-333可動鎖緊螺釘wzpk-335 wzpk-336 wzpk2- 335 wzpk2- 336 wzpk2- 338 wzpk-433固定鎖緊凸緣wzpk wzpk-438 wzpk2- 435 wzpk2- 436 wzpk2- 438 wzpk-533可動咬合凸緣wzpk-534 wzpk-535 wzpk-536 wzpk-538 wzpk2- 534 wzpk2- 535 wzpk2- 536 wzpk2- 5382 )防噴流式

產品型號溫度范圍℃精度等級安裝固定裝置WZPK-123Pt100-200-+500A級或b級無固定裝置wzpk-124 wzpk-126 wzpk-128 wzpk2- 125 wzpk2- 126 wzpk-223固定卡入螺釘wzpk-224 wzpk-225 wzpk 28 wzpk2- 224 wzpk2- 225 wzpk2- 226 wzpk2- 228 wzpk-323可動鎖緊螺釘wzpk-324 wzpk-326 wzpk-328 wzpk2- 325 wzpk2- 326 wzpk2- 328 wzpk-423固定鎖緊凸緣wz PK PK-428 wzpk2- 424 wzpk2- 425 wzpk2- 426 wzpk-428 wzpk-523可動咬合凸緣wzpk-524 wzpk-525 wz PK-526 wzpk-528 wzpk2- 524 wzpk2- 525 wz PK2- 526 wzpk2- 526

產品型號溫度范圍℃精度等級安裝固定裝置WZPK-163Pt100-200-+500A級或b級無固定裝置wzpk-165 wzpk-166 wzpk-168w ZP k2-165w ZP k2-166 wzpk2- 168 wzpk-263固定螺紋wzpk-264 wt 266 wzpk-268 wzpk2- 264 wzpk2- 265 wzpk2- 266 wzpk2- 268 wzpk-363可動鎖緊螺釘wzpk-364 wzpk-366 wzpk-368 wzpk2- 364 wzpk2- 365 wzpk2- 366 wzpk2- 368 wzpk wzpk-465 wzpk-466 wzpk-468 wzpk2- 465 wzpk2- 466 wzpk-468 wzpk-563可動咬合法蘭wzpk-564 wzpk-565 wzpk-566 wzpk-568 wzpk2- 564 wzpk2- 563

產品型號溫度范圍℃精度等級安裝固定裝置WZPK-173Pt100-200-+500A級或b級無固定裝置wzpk-174 wzpk-176 wzpk-178wz PK2- 175 wzpk2- 176 wzpk2- 178wz PK-273固定卡入螺釘wzpk-274 wt 276 wzpk-278 wzpk2- 274 wzpk2- 275 wzpk2- 276 wzpk2- 278 wzpk-373可動鎖緊螺釘wzpk-374 wzpk-375 wzpk-376 wzpk-378 wzpk2- 374 wzpk2- 375 wzpk2- 376 wzpk PK-474 wzpk-475 wzpk-476 wzpk-478 wzpk2- 474 wzpk2- 475 wzpk2- 478 wzpk-573可動咬合凸緣wzpk-574 wzpk-576 wzpk-578 wzpk2- 574 wzpk2- 575 wzpk2- 576

產品型號溫度范圍℃精度等級安裝固定裝置WZPK-193Pt100-200-+500A級或b級無固定裝置wzpk-194 wzpk-196 wzpk-198 wzpk2- 195 wzpk2- 196 wzpk-198 wzpk-293固定卡入螺釘wzpk-294 wzpk 96 wzpk-298 wzpk2- 294 wzpk2- 295 wzpk2- 296 wzpk2- 298 wzpk-393可動鎖緊螺釘wzpk-395 wzpk-396 wzpk-398 wzpk2- 394 wzpk2- 395 wzpk2- 396 wzpk2- 398 wzpk zpk-495 wzpk-496 wzpk-498 wzpk2- 494 wzpk2- 495 wzpk2- 498 wzpk-593可動咬合凸緣wzpk-594 wzpk-595 wzpk-596 wzpk-598 wzpk2- 594 wzpk2- 595 wzpk2- 593
